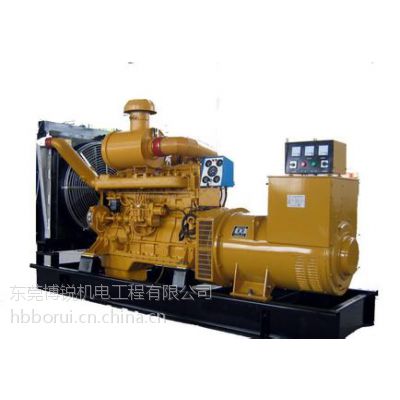

上柴150KW柴油发电机组技术参数

型号         BRS150

主用功率 150KW/187.5KVA

备用功率 165KW/206KVA

标准配置

总体描述

● 发动机（上柴股份613***ZD-1）

● 满足环境温度50℃ 水箱散热器，皮带驱动冷却风扇，带风扇安全护罩

● 24V 充电发电机

● 发电机:单轴承发电机，IP23 防护等级，H级绝缘

● 减震器

● 干式空气过滤器、燃油过滤器、机油过滤器

● 发电输出断路器

● 标准控制屏

● 12V 启动电瓶两只及电瓶连接电缆

● 标准输出频率/电压：(额定功率因数 0.8 滞后),50Hz: AC 230/400V (三相四线)

● 随机使用资料

销售承诺

东莞博锐机电工程有限公司提供的产品均为全新的产品，每一台机组均经过严格的出厂检测。

东莞博锐机电公司产品均提供保修服务，保修期为机组调试验收合格后的12 个月或累计运行一千小时；以先到期为准。

发动机参数

生产商/型号:      上柴股份613***ZD-1 ，四冲程

输出功率:      170.5KW　　　　　　进气系统：     涡轮增压

油系统：     直喷式燃油系统　　　　　 汽缸数：     直列 6 缸

气缸总容积：     12.9 L               气缸排列方式 ：     L

排量：          4.76L                 缸径×行程：     135×140（mm）

压缩比：     16:1                     额定转速：     1500rpm

燃油消耗率：     225g/kw.h            燃油规格、等级：     中国0#(轻柴油)

润滑油消耗量：     1.2 g/kwh          润滑油总容量：     28.7 L

润滑油规格、等级：     API-CD 级以上  调速系统：     电子调速器

排烟温度：     650℃              启动方式 ：     电启动DC24V

最小进气压力：     100 KPa            允许背压：     6 kPa

空气耗量：     7.5m3/min              冷却方式 ：     水冷

进气量：     12.78 m3/min             冷却水总容量：     44 L

排气量：     35.15 m3/min             出水温度：     93 ℃

冷却风流量：     6.5 m3/S

发电机参数

满足GB755, BS EN60034, BS5000, VDE0530, NEMA MG1-32, IEC34 等标准

技术数据

生产商：     英格　　　　　　　　　　 接线方式：     三相四线，Y 型绕接

轴承数：     1　　　　　　　　　　　　功率因数：     0.8

防护等级：     IP23                   海拔要求：     ≤1000m

励磁方式：     无刷自励               绝缘等级/温升等级：     H/H

电话影响系数TIF：     ＜50            电话谐波系数THF：     ＜2%

稳态电压调整率：     ≤±1%           发电机容量：     187.5KVA

机组参数

电压整定范围： ≥±5%                 稳态电压调整率：     ≤±1%

瞬态电压偏差（***突减功率）≤+25%    瞬态电压偏差（突加功率） ≤-20%

电压稳定时间（***突减功率）：≤6S    电压稳定时间（突加功率）： ≤6S

稳态频率调整率：≤4%                  频率波动率：     ≤1.5%

瞬态频率偏差（***突减功率）： ≤+12  瞬态频率偏差（突加功率）： ≤-10%

频率恢复时间（***突减功率）： ≤5S   频率恢复时间（突加功率）：  ≤5S

尺寸和重量

标准机组(L×W×H)：2900×1000×1450 mm

净重： 2000 kg
